防爆施設対応技術
可燃性ガスおよび可燃性液体・粉体の取扱所においては、爆発雰囲気が発生することが予想されます。このような雰囲気内で製造および機器の運転を行う場合は、点火源となる部分を除外するか、隔離する必要があります。また、爆発雰囲気が周囲に漏れないように室圧を制御しなければなりません。
隔離する方法としては、
① 危険場所の種類および危険物質に対応した防爆構造電気設備を設置。
② 防爆エリアを非防爆エリアより常に大気圧より陰圧（－）。
③ 隣接する非防爆構造電気設備が設置されている部屋を、清浄空気を送入し陽圧（＋）。
テクノ菱和では、適切な防爆対応の、温度・湿度・清浄度を満足できる施設の設計・施工を行っています。
技術的基準による防爆構造の分類
| 名称 | 記号 | 内容 |
|---|---|---|
| 耐圧防爆構造 | d | 耐圧防爆構造とは、全閉構造で、容器内部で爆発性ガスの爆発が起こった場合に、容器がその圧力に耐え、かつ、外部の爆発性ガスに引火するおそれがないようにした構造をいう。 |
| 油入防爆構造 | o | 油入防爆構造とは、電気機器の火花またはアークを発生する部分を油中に収め、油面上に存在する爆発ガスに引火するおそれがないようにした構造をいう。 |
| 内圧防爆構造 | p | 内圧防爆構造とは、内容の内部に保護気体（清浄な空気または不活性ガス）を圧入して内圧を保持することによって、爆発性ガスが侵入するのを防止した構造をいう。 なお、この構造は、内圧の保持方式によって通風式、封入式および密封式に分類される。 |
| 安全増防爆構造 | e | 安全増防爆構造とは、正常な運転中に電気火花または高温を生じてはならない部分に、これらが発生するのを防止するように、構造上および温度上昇について、特に安全度を増加した構造をいう。 |
| 本質安全防爆構造 | iaまたはid | 本質安全防爆構造とは正常時および事故時に発生する電気火花または高温部によって爆発性ガスに点火し得ないことが、点火試験その他によって確認された構造をいう。 |
危険場所による分類
| 危険場所 | 0種場所 | 危険雰囲気の存在する時間と頻度に応じて分類 | 危険雰囲気が通常状態で連続または長時間持続して存在する場所 |
|---|---|---|---|
| 1種場所 | 通常状態で危険雰囲気を生成するおそれのある場所 | ||
| 2種場所 | 異常状態で危険雰囲気を生成するおそれのある場所 |

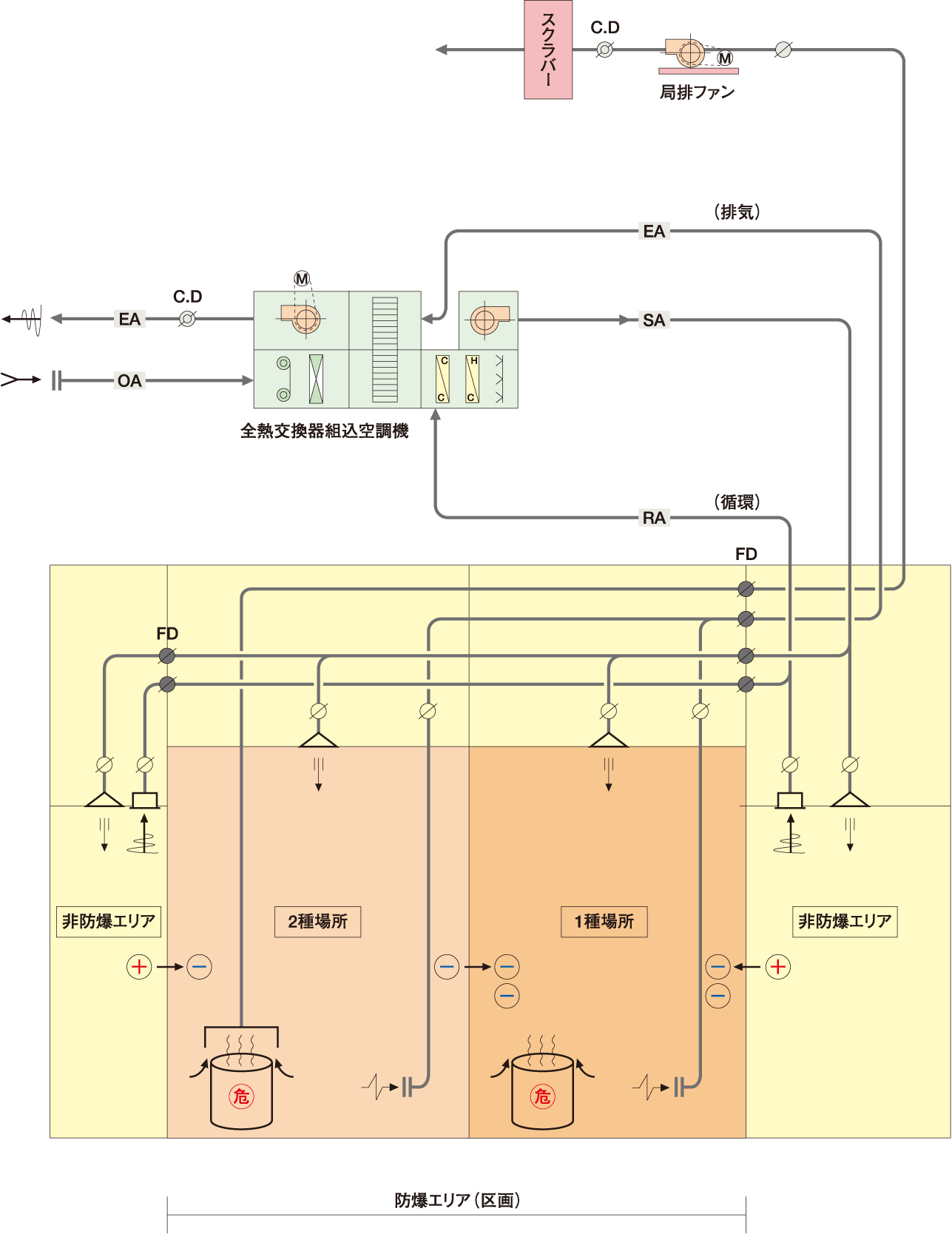

防爆施設フロー 実施例
