技術紹介

微風速吹出空調システム

病院や高齢者施設、食品工場、植物栽培施設等には気流を嫌う環境が少なくありません。従来の方式は、温度差の大きな空気を速い風速で対象域へ送っているため、不快なドラフトや場所による大きな温度差を生じていました。
微風速(0.3m/s以下)吹出を特長とするこのシステムは、部屋全体の空気をゆっくりと循環させ、気流や温度ムラの発生を最小限に抑え、快適な環境をつくり出すことができます。
このシステムは、布製の吹出口(布の織目)から微風速で空気を供給するため、温度ムラが少なく、気流もほとんど感じません。布全体から吹出すため低温域(冷蔵庫内など)の利用でも結露の心配もあまりありません。
設置の方法としては、円筒状や半円筒状の製品を水平あるいは垂直に、また、天井や壁に直接、あるいは離して設置できます。製品の色についても室内デザインに合わせて選択が可能です。
また、このシステムを利用し既設の乱流型クリーンルーム内に、部分的にクリーン度を向上させたテクノ菱和独自の簡易層流型クリーンブース(LALF®:Limited Area Flow)を設置することができます。

技術開発研究所内 モデル実験動物飼育室(円筒状型)

技術開発研究所内 モデル実験動物飼育室(円筒状型)

トオカツフーズ狭山工場内(円筒状型)

トオカツフーズ狭山工場内(円筒状型)

特長

① 微風速吹出(ノンドラフト)
② フィルタ効果
③ 消音効果
④ 着脱簡単、水洗い可能
⑤ カラーデザイン可能

簡易層流型クリーンブース(LALF®:ラルフ)

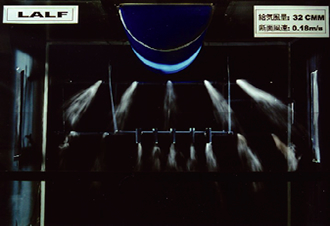

半円筒状型天井取付例

半円筒状型天井取付例

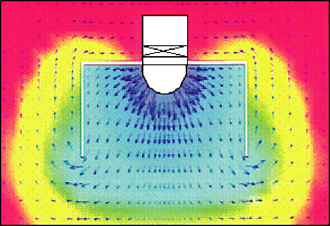

熱流動数値シミュレーション例

熱流動数値シミュレーション例

使用例

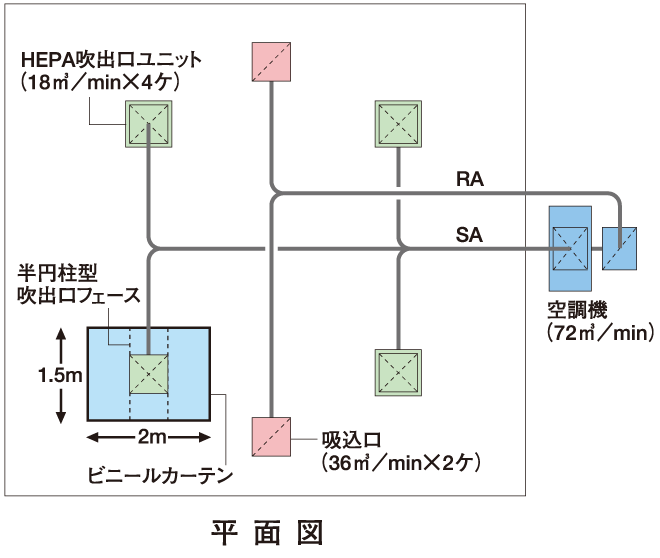

使用例 写真1

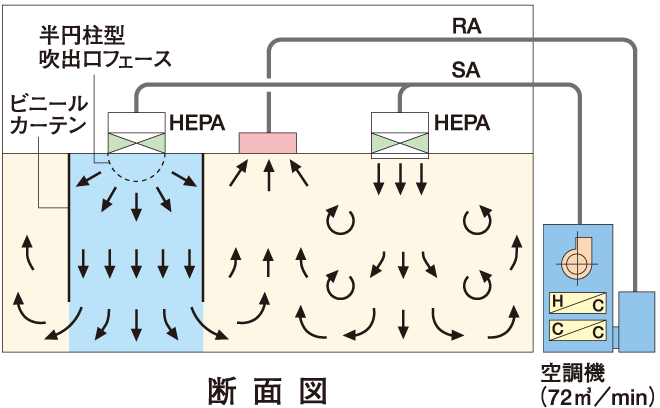

使用例 写真2

布製吹出口の取付方法

布製吹出口の取付方法 写真1

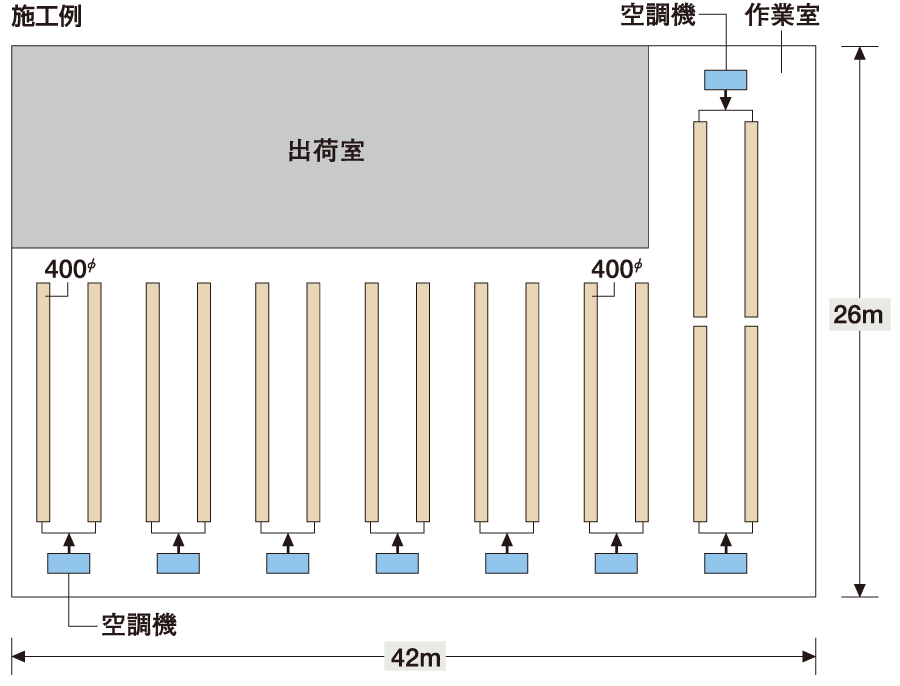

布製吹出口の取付方法 写真2

施工実績

  • トオカツフーズ狭山工場
  • THK山口工場
  • ドルチャ
  • 三幸 熊谷工場
  • 日本食研ハム研究工場
  • トオカツフーズ足利工場
  • 日本ハム物流センター
  • 紀文食品 船橋工場
  • ミエテック
  • 津田工業 騎西工場
  • 津田山総合斎場
  • トステム下妻工場
  • 相模フレッシュ
  • JA全国研修センター
  • 双葉電子工業本社電子管工場
